Tấm silicon đơn tinh thể được đánh bóng hai mặt

Tấm silicon đơn tinh thể được đánh bóng hai mặt

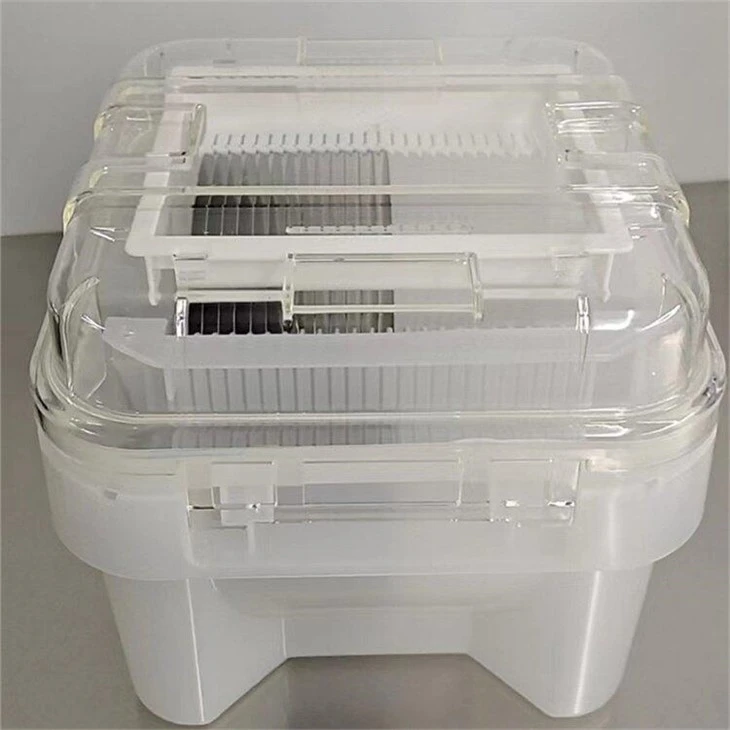

Các tấm silicon đơn tinh thể thường được đóng gói trong màng đệm không khí hoặc vật liệu bọt để bảo vệ bề mặt hoàn thiện và tính toàn vẹn của chúng.

Mô tả



Sự miêu tả

Tấm wafer silicon đơn tinh thể có độ tinh khiết cao, chất lượng tinh thể cao, hàm lượng tạp chất thấp và độ ổn định tốt. Độ phẳng bề mặt và hiệu suất chuyển đổi quang điện của nó cao, có thể cải thiện hiệu suất chuyển đổi của pin mặt trời. Trong sản xuất mạch tích hợp, silicon đơn tinh thể có thể cải thiện hiệu suất và độ tin cậy của chip.

thông số kỹ thuật:
Các tấm silicon đơn tinh thể thường được chỉ định về đường kính và độ dày. Hiện tại, đường kính của tấm silicon đơn tinh thể có thể đạt tới hơn 300mm và độ dày có thể đạt tới hàng chục đến hàng trăm micron. Các ứng dụng khác nhau yêu cầu các thông số kỹ thuật khác nhau của tấm silicon đơn tinh thể.

Sự chỉ rõ



Cấu trúc tinh thể đơn tinh thể góc khía 90 độ cộng 5 độ /-1 độ
phương pháp tăng trưởng cz định hướng notch <100>cộng với -1 độ hoặc<110>cộng -1 độ
Mật độ trật khớp (oms/cm*3) Chấp nhận được hoặc Không có Lăn Có hay không
loại dẫn điện P/N Chiều dài (mm) >=100mm
định hướng tinh thể 111/100/110 MOQ(>=200kg) 380kg/lò
Điện trở suất (Ω.cm) 0.001-1000 Đường kính (mm) tiêu chuẩn khách hàng
Tạp chất B/P/As/Sb Nồng độ oxy (ppma)
Phạm vi đường kính tinh thể (mm) 100-360 Nồng độ carbon (ppma)
Bề mặt kim loại (oms/cm*2) <=5E10 RRG
khía tiêu chuẩn BÁN ORG
Độ sâu khía (mm) 1.0 cộng với 0.25/-0.00 Trọn đời (chúng ta)



Double Sided Polished Monocrystalline Silicon Wafers

Câu hỏi thường gặp

Q: Điều khoản giao hàng của bạn là gì?
Trả lời: Chúng tôi chấp nhận giá FOB, CIF. CRF EXW theo yêu cầu của bạn.
Q: ngày giao hàng bình thường của bạn là gì?
Trả lời: Chúng tôi sẽ giao hàng trong 15 ngày làm việc sau khi nhận được tiền đặt cọc































Chú phổ biến: tấm silicon đơn tinh thể được đánh bóng hai mặt
